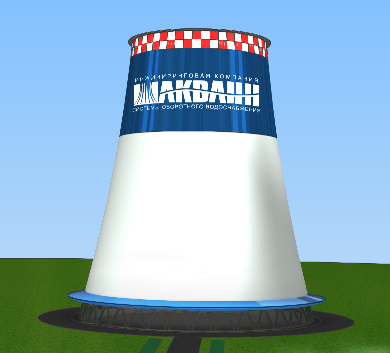

Башенные градирни

Башенные градирни – это градирни, в которых движение воздуха создается не вентиляторами, а с помощью естественной тяги. Башенные градирни надлежит применять в системах оборотного водоснабжения, требующих устойчивого и глубокого охлаждения воды при высоких удельных гидравлических и тепловых нагрузках.

Башенные градирни применяются, главным образом, на атомных и тепловых электростанциях и в некоторых случаях в других отраслях. Основным недостатком таких градирен является то, что при строительстве градирен такого типа разово требуются большие капиталовложения.

В башенных градирнях естественная тяга возникает вследствие разности масс столбов наружного воздуха и нагретого и увлажненного воздуха внутри градирни. Расчет тяги и тепловой расчет башенной градирни не могут быть отделены друг от друга и должны производиться совместно. Это усложняет задачу потому, что заранее не известен расход воздуха, зависящий в башенной градирне как от начального состояния воздуха, так и от степени его нагрева и увлажнения в оросителе.

Основные технологические элементы башенной градирни:

- система водораспределения;

- ороситель;

- водосборный бассейн;

- водоуловитель;

- воздухорегулирующее устройство.

Проектированием и научными исследованиями башенных градирен долгие годы занимались отделы Технического водоснабжения и охладителей ТЭС ВНИИГ им. Б. Е. Веденеева и Проектирования градирен Ленинградского отделения ВГПИ «Теплоэлектропроект» (позже ЛоАТЭП). На основании обобщения большого материала, накопленного за два десятилетия работы в указанном направлении, разработаны Технические указания (ТУ) ВСН 14-67, которые распространяются на вновь проектируемые и модернизируемые противоточные градирни производительностью 3000-30 000 м3/ч с площадью орошения 500-4000 м².

Также этими организациями разработаны проекты двух серий башенных градирен, условно названных ’’новая” и ’’старая”. Все эти градирни испарительные. Градирни новой серии имеют площадь орошения 1100, 1600, 2300 и 3200 м²; старой серии - 1200, 1600, 2100, 2600, 3200 и 4000 м². В градирнях обеих серий устанавливается двухъярусный асбестоцементный ороситель с ярусом высотой 1,2 м, расстояниями между ярусами 0,05 м и между асбестоцементными листами в свету 0,025 м. Сейчас стал актуальным вопрос можернизации данных градирен. С помощь обновления технологической части градирни можно улучшить показатели охлаждения башенных градирен.

Компания «ИК АКВАНН» осуществляет поставку технологической насадки градирен, таких как:

- блоки оросителя;

- блоки водоуловителя;

- трубопроводы системы водораспределения;

- форсунки системы водораспределения;

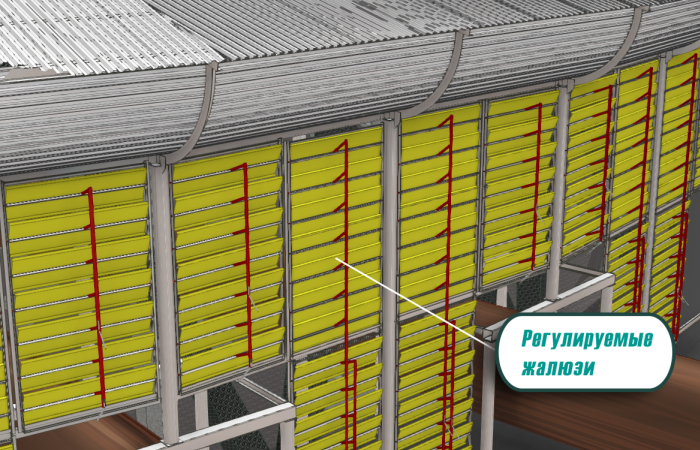

- регулируемые жалюзи на воздуховходные окна градирни.

Инжиниринговая Компания АКВАНН осуществляет услуги по проектированию и реконструкции, модернизации башенных градирен.

 Наша компания может предложить следующие услуги по проектированию башенных градирен:

- проектирование оболочки башни;

- проектирование опорной колоннады;

- проектирование фундамента башни;

- проектирование водосборного бассейна;

- проектирование несущего каркаса;

- проектирование оросительного и водоулавливающего устройства;

- проектирование подводящих труб и труб водораспределения.

•

•

•

Элементы технологической насадки башенной градирни.

Оросительная насадка

Является одним из основных конструктивных элементов градирни, определяющим его охлаждающую способность. Конструкция оросителя должна обеспечивать достаточную площадь поверхности охлаждения при оптимальном аэродинамическом сопротивлении.

Учитываются и ряд других показателей: долговечность материала оросителя в среде эксплуатации, прочность, масса, легкость в установке и в обслуживании, а также наличие в воде взвешенных веществ и агрессивных примесей. Конечный выбор оросителя осуществляется исходя из теплового расчета с учетом эксплуатационных характеристик материала.

Применяемые оросители исходя из характера преобладающей поверхности охлаждения:

Возможно применение оросителя комбинированного типа, состоящего из слоев оросителя Пленочного и Капельно-пленочного типа.

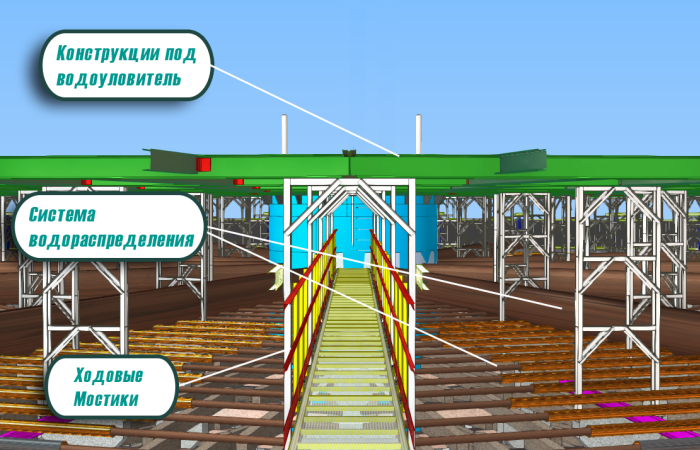

Водоуловитель

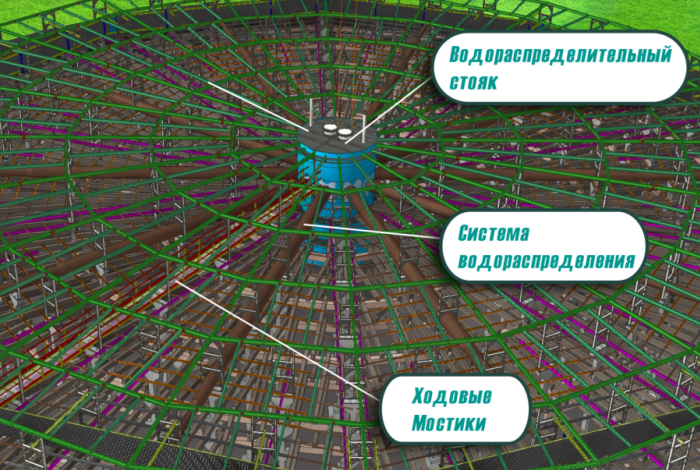

Система водораспределения (ВРС)

Состоит из основного коллектора и периферийных отводящих коллекторов. Важным фактором выбора конструкционного материала для ВРС является коррозионная стойкость в среде эксплуатации, прочностные характеристики и вес.

Форсунки системы водораспределения

Приоритетами при выборе форсунок является оптимальное сочетание следующих параметров: рабочая точка (расход – рабочее давление), антикоррозионная стойкость, легкость монтажа и замены, срок службы.Кроме того, должен быть обеспечен максимально длинный межсервисный интервал, поскольку техническое обслуживание ВРС по объективным причинам затруднено.

Исходя из этих факторов в градирнях применяется низконапорная форсунка ударного типа марки УПП.

Водоподготовка

Предназначена для приведения химического состава оборотной воды в соответствие с техническими нормами для корректной работы градирни и технологического оборудования водооборотного контура.

Существенные потери воды при испарении, особенно в летний период эксплуатации градирни – до 3 % в час, приводят к повышению в оборотной воде концентрации солей жесткости. Соляные отложения негативно сказываются на системе водораспределения, оросителе, коррозионная активность теплоносителя также возрастает.

Эффективным решение данной проблемы являются дименирализирующие установки на ионообменных смолах и антикоррозионные реагенты. Для предотвращения нарастания биологических микроорганизмов в систему добавляются реагенты-биоциды.

Учитывая большие расходы воды в градирнях СК-400, СК-1200, система водоподготовки обычно размешается в отдельном специально оборудованном помещении. Также производится механическая фильтрация воды от нерастворимых веществ.
